护栏护栏的生产工艺流程
波形护栏的每一个组成部分 ，包括波形护栏板、立柱、柱帽、螺栓和垫片等每一个零件都在防护清静上起着主要的作用 ，
以是每一个零件的制作历程都要经由千锤百炼才华成型 ，为防护我们的生命清静起作用。
高速公路护栏板就能很好的� ；じ咚俟飞闲谐档那寰�。由于它的结构较量简朴 ，仅由两片钢护栏板与夹放在两者之间的立柱组成, 而这两片护栏板形似海浪 ，被业界称作“波形护栏板” ，波形护栏价钱较量适中。
在高速公路运行流通时 ，它可以通过这两根柱子支持地面 ，既能� ；す飞闲惺怀盗镜那寰� ，又可以使之看起来较量雅观 ，适用性与雅观性无形中融为一体。
当车辆碰撞到护栏时 ，它可以通过立柱横梁的变形来阻止车辆的失控 ，使车辆会回到正常的轨道 ，� ；こ盗竞吐每偷那寰�。
我们先先容波形护栏板的制作历程：第一 ，波形护栏要选取优质的钢材 ，只有优质的钢材才华包管起防护的作用。将选取好的优质钢材放入机械中进入带钢准备 ，为下一历程做准备。
第二 ，要钢材举行打孔分段 ，要注重的是A级的护栏板是九孔的 ，B级的护栏板是10孔的 ，以是差别级别的护栏板要放入差别的机械举行打孔 ，不要误放。
第三 ，要对已经打孔分段的钢材折弯 ，制作成两波的或者是三波的波形护栏板 ，波形护栏板的样子就基本成型了。

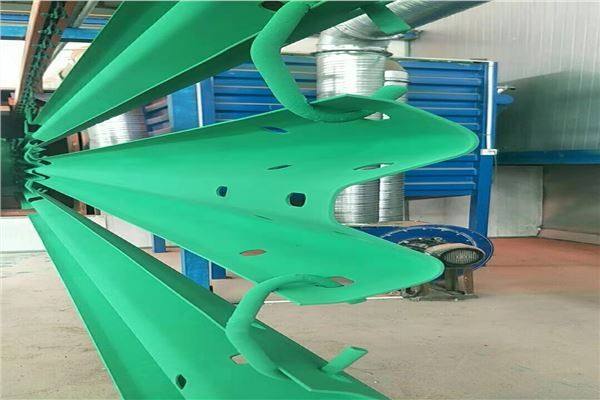

第四 ，凭证客户对波形护栏板的外貌处置惩罚要求来举行制作 ，制作方法有镀锌的、喷塑的尚有镀锌+喷塑的 ，差别的外貌处置惩罚方法有差别的制作要领。
波形护栏的制作历程看似简朴 ，但每一个流程的制作都影响波形护栏板最终的质量 ，以是 ，每一个历程都很是主要。高质量是生产厂家生产的主要目的 ，也是客户主要的要求。
在这里我们也要提醒列位开车的人士 ，波形板护只是一种防护步伐 ，并不可百分之百的� ；ぢ每偷那寰� ，开车的时间要集中注重力 ，为自己的人身清静认真 ，从源头上隔离事故的爆发。

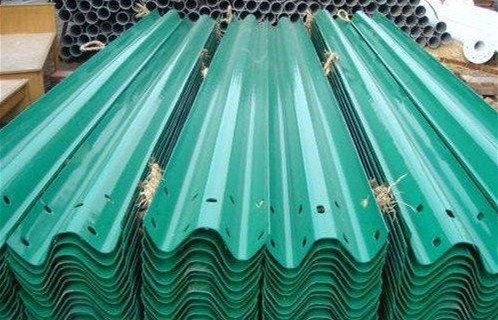

波形护栏质料及制造工序
制造工序：优质钢板 ，经镀锌、喷塑处置惩罚。
加工要领：为包管波形梁截面形状准确 ，应接纳冷弯加工成型的要领 ，为使波形梁相互顺遂搭接 ，要求拼接螺栓孔在波形梁成型后一次冲孔完成。
工艺历程
成型护栏板→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→磨练
有关工艺历程说明
(1)脱脂
可接纳化学去油或水基金属脱脂洗濯剂去油 ，抵达护栏板完全被水浸润为止。
(2)酸洗
可接纳H2SO4 15% ，硫脲0.1% ，40～60℃或用HCl 20% ，六次甲基四胺1～3g/L ，20～40℃举行酸洗。加入缓蚀剂可避免基体过侵蚀及镌汰铁基体吸氢量。 脱脂及酸洗处置惩罚欠好会造成镀层附着力欠好 ，镀不上锌或锌层脱落。
(3)浸助镀剂
也称团结剂 ，可坚持在浸镀前护栏板具有一定活性 ，以增强镀层与基体团结。NH4Cl 15%～25% ，ZnCl2 2.5%～3.5% ，55～65℃ ，5～10min。为镌汰NH4Cl挥发可适当加入甘油。
(4)烘干预热
为了避免护栏板在浸镀时由于温度急剧升高而变形 ，并除去剩余水分 ，避免爆发爆锌 ，造成锌液爆溅 ，预热一样平常为120～180℃。
(5)热镀锌
要控制好锌液温度、浸镀时间及护栏板从锌液中移出的速率。温度过低 ，锌液流动性差 ，镀层厚且不匀称 ，易爆发流挂 ，外观质量差 ；温度高 ，锌液流动性好 ，锌液易脱离护栏板 ，
镌汰流挂及皱皮征象爆发 ，附着力强 ，镀层薄 ，外观好 ，生产效率高 ；但温度过高 ，护栏板及锌锅铁损严重 ，爆发大宗锌渣 ，影响浸锌层质量 ，锌耗大 ，甚至无法施镀。
在统一温度下 ，浸镀时间长 ，镀层厚。差别温度 ，要求同样的厚度时 ，高温浸镀所需时间长。
一样平常厂家为了避免护栏板高温变形及镌汰由于铁损造成锌渣 ，都接纳450～470℃ ，0.5～1.5min。有些工厂对护栏板接纳较高温度 ，但要避开铁损岑岭的温度规模。
为了提高在较低温度下热浸镀液的流动性 ，避免镀层过厚 ，并提高镀层外观 ，经常加入0.01%～0.02%的纯铝。铝要少量多次加入。
(6)整理
镀后对护栏板整理主要是去除外貌余锌及锌瘤 ，用震惊或手工要领均可。
(7)钝化
目的是提高护栏板外貌抗大气侵蚀性能 ，镌汰或延伸白锈泛起时间 ，坚持镀层具有优异的外观。都用铬酸盐钝化 ，如Na2Cr2O7 80～100g/L ，硫酸3～4ml/L。
(8)冷却
一样平常用水冷 ，但温度不可过低 ，避免护栏板 ，特殊是铸件由于激冷回缩爆发基体组织开裂。
(9)磨练
镀层外旅行亮、详尽、无流挂、皱皮征象。厚度磨练可接纳涂层测厚仪 ，要领较量轻盈。也可通过锌附着量举行换算获得镀层厚度。
团结强度可接纳弯曲压力机 ，将样件作90～180°弯曲 ，应无裂纹及镀层脱落。也可用重锤敲击磨练。
